YDT 1198.1-2014 τεχνική προδιαγραφή ferrule για σύνδεση οπτικών ινών μέρους 1: κεραμική φερμουή
Η οπτική φερμουλίνη παίζει σημαντικό ρόλο στους συνδετήρες ινών καθώς και στους ινούς Patchcord. Με τα χαρακτηριστικά χαμηλής απώλειας εισαγωγής που απαιτείται για την οπτική μετάδοση, χαμηλή τιμή του συντελεστή ελαστικότητας, άριστη αντοχή και υψηλή αντοχή σε μεταβαλλόμενα περιβάλλοντα, η κεραμική φερμουάρ χρησιμοποιείται συνήθως σειράςΟπτικές συνδέσεις.
Υψηλή αντοχή και υψηλότερα επίπεδα ελέγχου διαστάσεων, Αυτά τα είδη οπτικών ινών είναι διαθέσιμα σε όλες τις εφαρμογές ινών που προσδιορίζονται στο TIA/EIA-568-B. 1 πρότυπα αρχιτεκτονικής καλωδίωσης. Κεραμική φερουλίνη, η οποία είναι ουσιαστικά υλικά ζιρκονίας, κατέχει λαμπρό έλεγχο πάνω στο μέγεθος. Αυτό το είδος οπτικών ινών επιτρέπει αποτελεσματική στίλβωση με μεγαλύτερη επαναλαμβανόμενη γεωμετρία και λεπτότερο φινίρισμα επιφάνειας. Η σωστή ευθυγράμμιση ινών σε ζιρκόνια κεραμικά ferrules είναι εξασφαλισμένη μέσω της υπερσύγχρονης τεχνολογίας ακρίβειας / μηχανισμός της φερτ κυκλοφορεί κεραμικά για να εξασφαλίσει την πλήρη επαφή των φυτών.
Πρότυπα σιδήρους
Τα τυποποιημένα ferrules χρησιμοποιούνται συνήθως ως υπο-συστατικά μέσα σε συνδετήρες οπτικών ινών, αλλά μπορούν επίσης να ενσωματωθούν σε διάφορες εξειδικευμένες εφαρμογές. Είναι κατασκευασμένα από ζιρκονία κεραμικό, το οποίο προσφέρει την υψηλότερη απόδοση και αντοχή όλων των τύπων υλικών. Όλα τα πρότυπα σιδήρου κατασκευάζονται σύμφωνα με αυστηρά πρότυπα ποιότητας. Τα μη τυποποιημένα φερμουάρ έχουν σχεδιαστεί για να πληρούν τις μοναδικές απαιτήσεις για ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένης της ιατρικής, στρατιωτικής, ή επιστημονικής ολοκλήρωσης. Τα μη τυποποιημένα φερμουάρ είναι επίσης κατασκευασμένα από κεραμικά ζιρκονίας, με εσωτερική διάμετρο από 80 microns έως 750 microns, σε μήκη από 2,5mm έως 22,4mm, και με χαρακτηριστικά όπως πολλαπλά βήματα, αντιβύσματα, διαμερίσματα, κουλοχέρηδες, αυλακώσεις και θραύσματα.

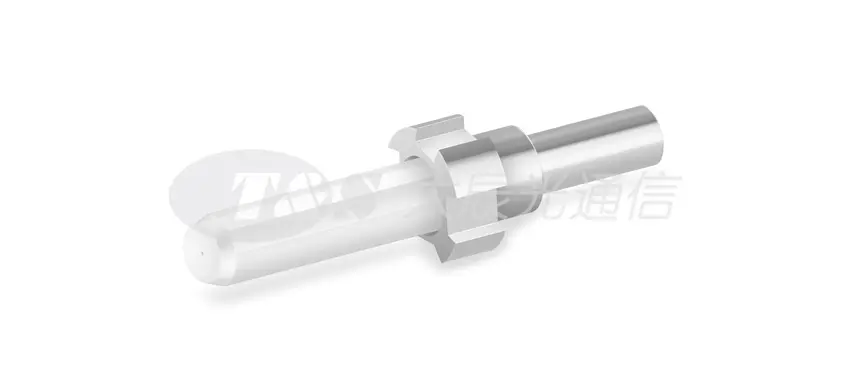

SC Singlemode PC (Chamfer) Συμβουλή
OD 2.4990mm, Concentriciy 1.0ume
ID 0.125/0.126mm, Μήκος 10.5mm με CU/SUS Φλάντζας
Κεραμικό πρότυπο Ferrule SC Multi-Mode PC (Chamfer)
OD 2.4990mm, Concentricity 4.0um, ID 0.126~0.30mm
Με CU/SUS Φλάντζας

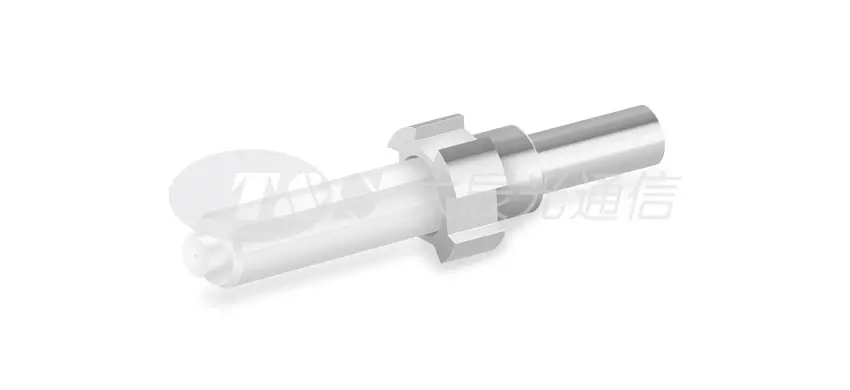

Κεραμική τυποποιημένη σιδηροδρομική σιδηροδρομική Συμβουλή
OD 2.4990mm, Concentricity 1.0um, με CU/SUS Φλάντζας

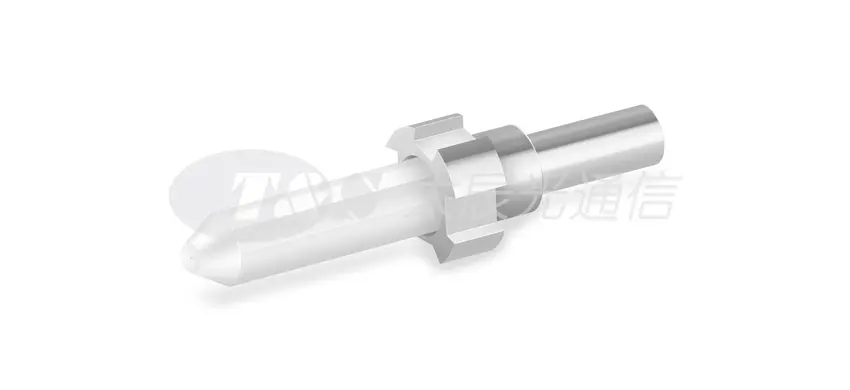

Κεραμική τυποποιημένη σιδηροδρομική Συμβουλή
OD 2.4990mm, Concentricity 1.0um, με CU/SUS Φλάντζας
Κεραμικό πρότυπο Ferrule SC Single-Mode PC (Chamfer)
OD 2.4990mm, Concentricity 1.0um, χωρίς Φλάντζα

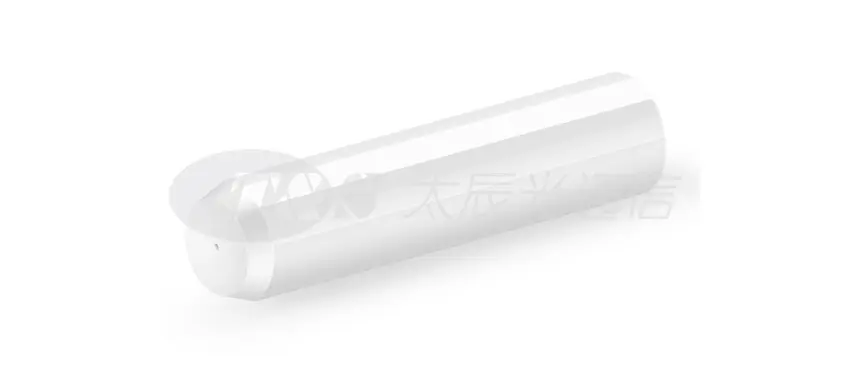

Κεραμικό πρότυπο Ferrule SC Multi-Mode PC (Chamfer)
OD 2.4990mm, Κοκέντρωση 4.0um, χωρίς Φλάντζα

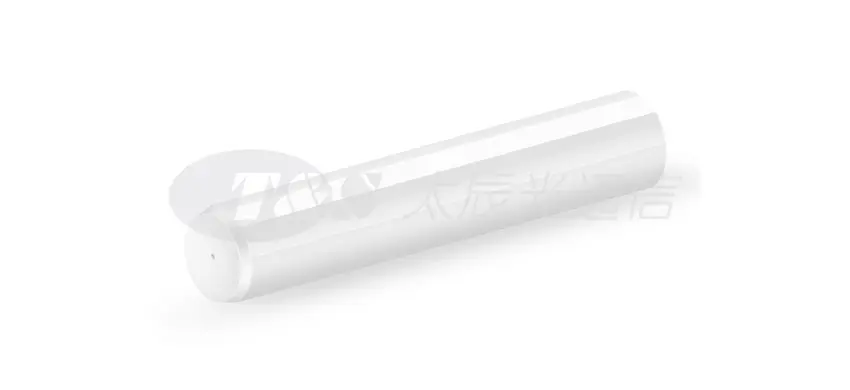

Κεραμικό πρότυπο Ferrule ST Single-Mode PC (Chamfer)
OD 2.4990mm, Concentriciy 1.0ume
Μήκος σιδήρου 12.7mm χωρίς φλάντζα
Κεραμικό πρότυπο Ferrule ST Multi-Mode PC (Chamfer)
OD 2.4990mm, Concentriciy 4.0μ
Μήκος σιδήρου 12.7mm χωρίς φλάντζα

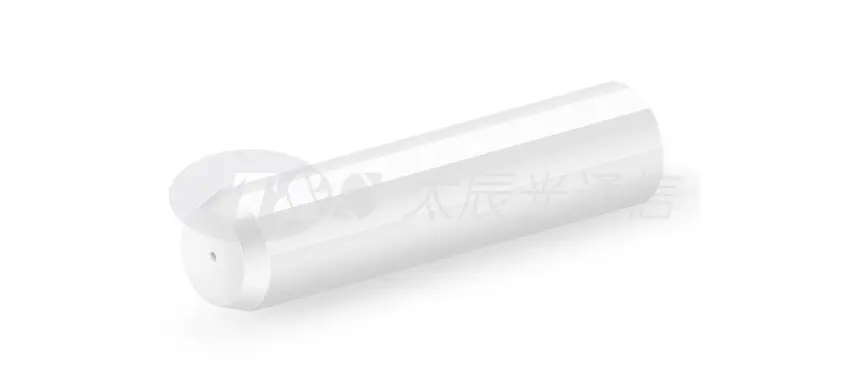

Κεραμική Πρότυπο Ferrule SMA Ενιαία-Mode επίπεδη συμβουλή
OD3.174mm, Concentricity 1.0um, ID 0.125/0.126mm, Μήκος 12,7mm χωρίς Φλάντζα.

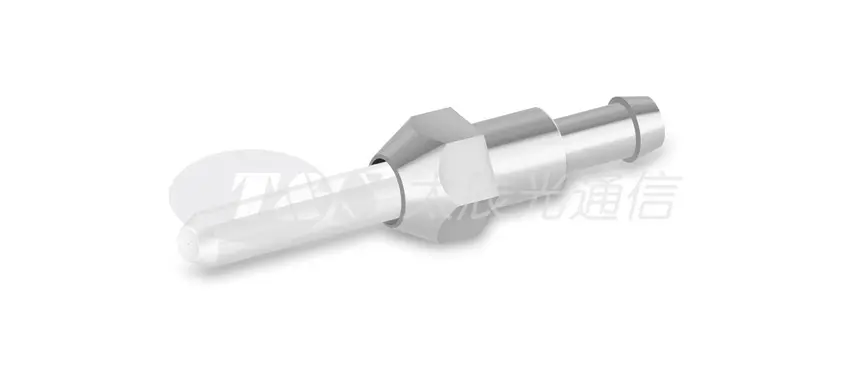

Κεραμική πρότυπο Ferrule LC πολυ-Mode επίπεδη συμβουλή
OD1.2490mm, Κοκέντρωση 4.0um, ID 0.126~0.30mm
Μήκος 6,5 χιλιοστά με CU/SUS Flange.

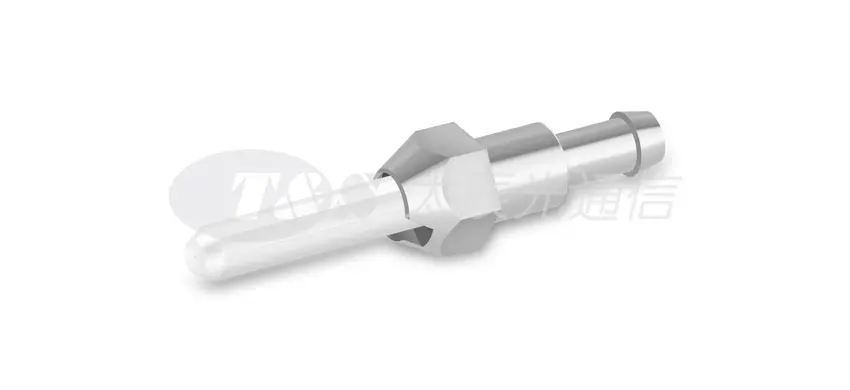

Κεραμικό πρότυπο Ferrule LC Multi-Mode APC Συμβουλή
OD1.2490mm, Concentricity 1.0um, ID 0.125/0.26mm
Μήκος 6,5 χιλιοστά με CU/SUS Flange.

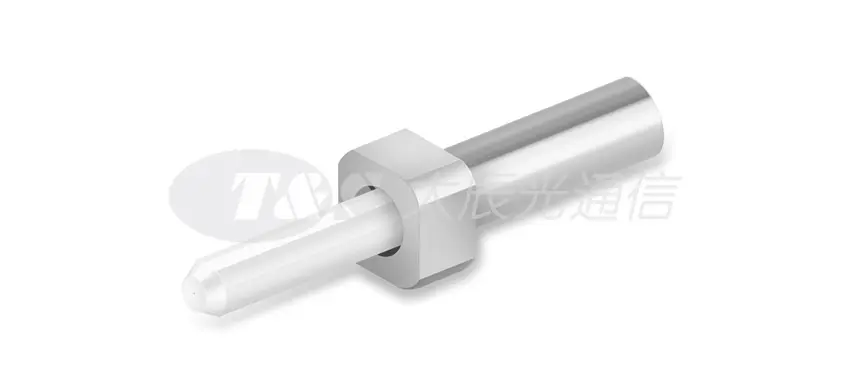

Κεραμική πρότυπο Ferrule LC πολυ-Mode επίπεδη συμβουλή
OD1.2490mm, Κοκέντρωση 4.0um, ID 0.126~0.30mm
Μήκος 6,5 χιλιοστά με MU Flange.
Προκάτοχος της T&S HNK, Μια σινο-ιαπωνική κοινοπραξία ιδρύθηκε από συνιδρυτή της T&S και τώρα ο πρόεδρος κ. Ο Jimmy Chang με τον Ιάπωνα συνεργάτη του στις αρχές της δεκαετίας του 1990 στην Shenzhen, Κίνα. Αυτή είναι η πρώτη κεραμική επιχείρηση κατασκευής φερμουάρ στην Κίνα. Η ομάδα βασικής τεχνολογίας της HNK δημιούργησε T&S το 2000, και κληρονόμησε την πιο προηγμένη τεχνολογία παραγωγής κεραμικών ferrule και συνεχίζει για να εξευτελιστεί όλο το δρόμο. Η βασική τεχνολογία υπήρξε το σημείο αναφοράς στο κορυφαίο κατασκευαστικό πεδίο της κεραμικής φερμουδίας κατά τη διάρκεια των ετών.
Οι διεργασίες εξώθησης και επεξεργασίας της T&S εξασφαλίζουν κεραμικά υψηλής συγκεντρωτικότητας και στα δύο άκρα, και υψηλής ακρίβειας εσωτερικές και εξωτερικές διαμέτρους. Οπτική φερουλίνη χρησιμοποιούνται για εφαρμογές, συμπεριλαμβανομένων οπτικών συνδέσμων, εξασθενητών και κόκκους ινών.
Με βάση τη συσσώρευση και τα επιτεύγματα στην επεξεργασία υψηλής ακρίβειας της κεραμικής φερμουάρ κατά τη διάρκεια των ετών, Το T&S παρέχει επίσης εξαρτήματα εξοπλισμού και jigs για να καλύψει διάφορες ανάγκες των πελατών μας.
YDT 1198.1-2014 τεχνική προδιαγραφή ferrule για σύνδεση οπτικών ινών μέρους 1: κεραμική φερμουή
Η SM μπορεί να χωριστεί σε τρεις βαθμούς: Α/Β/Γ, Στην οποία A/B/C επιπέδου οπτικών ινών αντιστοιχεί σε συνδετήρες βαθμίδας Α/B/C. MM δεν έχει ταξινομηθεί.
Ο συνδετήρας κατασκευασμένος από αυτό το είδος των οπτικών ινών μπορούν να ανταποκριθούν άμεσα στις απαιτήσεις της βαθμίδας Β συνδετήρας τυχαία ταίριασμα χωρίς συντονισμό. Ο βαθμός Β συνδετήρας κατασκευασμένος από αυτό το είδος των οπτικών φερμουών ινών έχει μεγάλα πλεονεκτήματα στο κόστος και την απόδοση.
Σε γενικές γραμμές, υπάρχουν δύο τύποι, ο ένας είναι τύπος επαφής (ανίχνευση αιθήματος), η άλλη μη επαφή (οπτική ανίχνευση). Στο πρώτο στάδιο, είναι κυρίως ανίχνευση ανιχνεύσεων. Επί του παρόντος, οι κατασκευαστές πλαισίου συνδρομής χρησιμοποιούν οπτική ανίχνευση. Σε σύγκριση με την ανίχνευση καθετήρων, η ακρίβεια οπτικής ανίχνευσης είναι υψηλότερη, η αλληλογραφία IL μεταξύ του επιλεγμένου βύσματος και του συνδετήρα είναι καλύτερη και η δευτερεύουσα ρύπανση μπορεί να αποφευχθεί αποτελεσματικά.
Απαιτήσεις SC / LC > 1200Mpa
