Αισθητήρες FBG

Είναι ένας τύπος αισθητήρας οπτικών ινών, ο αισθητήρας FBG έχει όλα τα πλεονεκτήματα που συνήθως αποδίδονται σε αισθητήρες οπτικών ινών, όπως χαμηλή απώλεια σε σχέση με το μήκος των ινών, ανοσία στην ηλεκτρομαγνητική και ραδιοσυχνότητα παρεμβολές, μικρό μέγεθος και βάρος, εγγενώς ασφαλής λειτουργία σε περιβάλλοντα που χαρακτηρίζονται από επικίνδυνα υλικά, υψηλή ευαισθησία και μακροπρόθεσμη αξιοπιστία. Επιπλέον, ίνα Bragg τεχνολογία τριμής αναφορά. Αυτό το καθιστά μια φυσική εναλλακτική λύση στις συμβατικές τεχνολογίες ηλεκτρικής αισθητικής.

Οπτικοί αισθητήρες του FBG Bragg

Οι οπτικοί αισθητήρες FBG μπορούν να αναπτυχθούν σε σκληρά περιβάλλοντα, συμπεριλαμβανομένης υψηλής θερμοκρασίας, υψηλής ακτινοβολίας, υψηλής κενού, υψηλής πίεσης, και χαμηλής θερμοκρασίας, όπως η παρακολούθηση του μετασχηματιστή ισχύος, ηλεκτρικής διακόπτης Παρακολούθηση της δονήσης υψηλής ισχύος και της θερμοκρασίας· Θερμικό πυρηνικό αντιδραστήρα, θερμοκρασία και παρακολούθηση μετατόπισης· παρακολούθηση διαστημόπλοιων και ούτω καθεξής. Ως επαγγελματίας.Ίνα Bragg τρίβοντας κατασκευαστής, T&S μπορεί να σας παρέχει υψηλής ποιότητας αισθητήρες FBG σε λογικές τιμές, Η γραμμή παραγωγής μας περιλαμβάνει αισθητήρα στελέχους FBG, αισθητήρα θερμοκρασίας FBG,Αισθητήρα τρίβοντας πίεση ίνας καυχιές, Κλπ. T&S παρέχει FBG αισθητήρες στην καλύτερη τιμή αισθητήρων FBG, Παρακαλούμε διστάσετε να μας αφήσετε ένα μήνυμα.

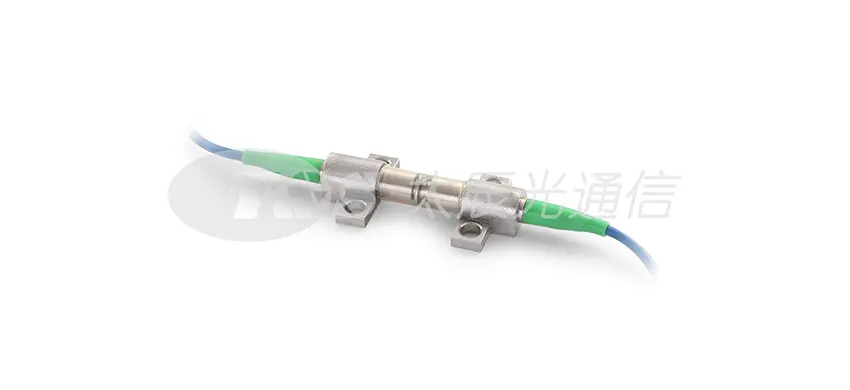

Αισθητήρας στελεχών FBG (S03)
  • Ίνες Bragg αισθητήρας στελέχωσης S03 S04 που χρησιμοποιείται σε ενσωματωμένη κλίση δομής σκυροδέματος

  • Παρακολούθηση της υγείας φόρμας, μέτρηση του στελέχους μικρο-δένα

  • Κλίμακα μέτρησης παραμόρφωσης 5000 micro

  • Ακρίβεια στέλεσης 5 micro

  • Το στέλεχος μπορεί να προσαρμοστεί με αντιστάθμιση θερμοκρασίας

Περισσότερα.
Αισθητήρας στελεχών FBG (S03)

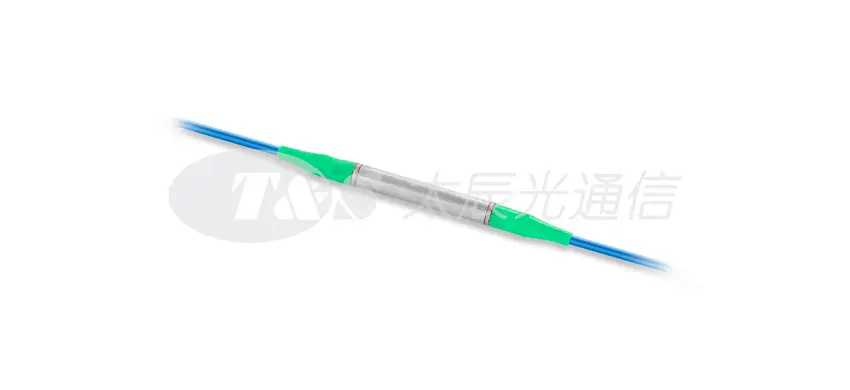

Αισθητήρας θερμοκρασίας FBG (T04)

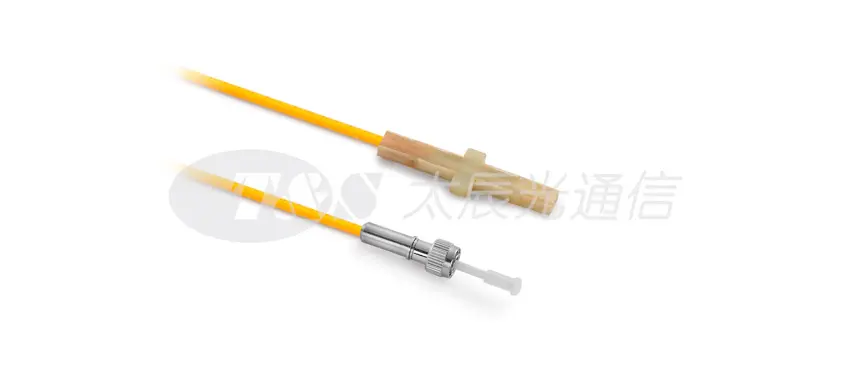

  • Ίνες Bragg αισθητήρας θερμοκρασίας t09 ίνες Bragg αισθητήρα θερμοκρασίας τρίβοντας θερμοκρασία T14 για μετασχηματιστή με πετρέλαιο

Περισσότερα.
Αισθητήρας θερμοκρασίας FBG (T04)

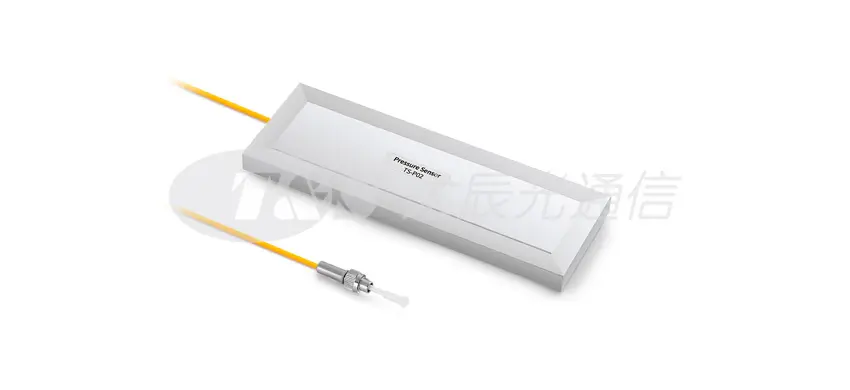

Αισθητήρας πίεσης FBG (P02)
  • Fiber Bragg φάσμα μέτρησης αισθητήρας πίεσης από 70kN ελαιομετρικού μετασχηματιστή εγκατεστημένο στη θέση υποδήματος πίεσης

Περισσότερα.
Αισθητήρας πίεσης FBG (P02)

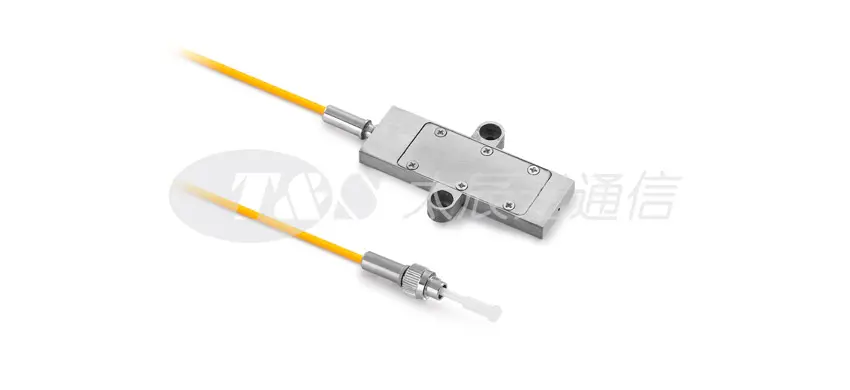

Αισθητήρας δονήσεων FBG (V01)
  • Ίνες Bragg Τράπεζα αισθητήρας δονήσεων

  • Χωρίς ηλεκτρομαγνητικές παρεμβολές.

  • Εξαιρετική απόδοση μόνωσης

  • Καλή καμπύλη εύρους συχνότητας χαρακτηριστική καμπύλης

  • Υψηλή συχνότητα μέτρησης Dc-500hz

  • Εύκολη εγκατάστασης

Περισσότερα.
Αισθητήρας δονήσεων FBG (V01)

Ταξινόμηση οπτικών αισθητήρων FBG

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •Αισθητήρας στέλεσης FBGΛειτουργεί παρόμοια με τον αισθητήρα θερμοκρασίας. Το μήκος κύματος ανταποκρίνεται στο εφαρμοζόμενο στέλεχος. Αυτοί οι αισθητήρες οπτικών ινών Bragg Τρίχωση είναι σημεία συγκολλημένα απευθείας στην επιφάνεια της μεταλλικής δομής με ένα προστατευτικό κάλυμμα σιλικόνης ..

• Οι αισθητήρες θερμοκρασίας αντανακλούν μήκη κύματος μεταβολές σε απάντηση στις αλλαγές της θερμοκρασίας. Οι αισθητήρες θερμοκρασίας προστατεύονται από ένα μικρού μεγέθους χάλυβα περίβλημα, και αυτός ο τύπος αισθητήρας FBG μπορεί να εγκατασταθεί εύκολα σε οποιαδήποτε δομή ή υλικό όπως σκυρόδεμα και παρόμοια.

• Οι αισθητήρες πίεσης μετρούν τη σχετική πίεση ή επίπεδο υγρών και αερίων σε περιορισμένους σωλήνες, δεξαμενές, δοχεία, σκάφη, και αγωγοί.

• Ο αισθητήρας εκτόπισης μετρά το μέγεθος παραμόρφωσης των διαφόρων δομών. Αυτοί οι αισθητήρες της ίνας Bragg τρίψιμο συνήθως σταθεροποιούνται στην επιφάνεια της δομής, για να μετρήσουν την αλλαγή απόστασης μεταξύ δύο σημείων άγκυρα.

• Ο αισθητήρας δονήσεων γνωστός και ως επιταχυντής είναι ένας αισθητήρας προσαρμοσμένος για τη μέτρηση της επιτάχυνσης σε διαφορετικές συχνότητες, η οποία μετρά τις δομικές δονήσεις στις περισσότερες ισχύουσες περιπτώσεις. Ο αισθητήρας δονήσεων συνδυάζει συμπαγές μέγεθος και υψηλή αντοχή στη διάβρωση και σκληρά περιβάλλοντα με μακροπρόθεσμη αξιοπιστία.

• Επίσης, υπάρχουν αισθητήρες κλίσης και φορτίου/βαρού βάρους που εκτελούν με βάση την τεχνολογία FBG.


Αρχή λειτουργίας αισθητήρων FBG

Η τεχνολογία αισθητήρων FBG εφαρμόζεται σε προϊόντα που βασίζονται σε εξελιγμένη φυσική και τεχνολογία. Το φως του λέιζερ ταξιδεύει μέσα από έναν πυρήνα ίνας με ακριβώς καθορισμένο τρόπο. Bragg τρίψιμο φωτοβολταρισμένο στον πυρήνα ενός κομματιού οπτικών ινών και οι αντανακλάσεις αυτού του τρίψιμο δημιουργούν ένα σταθερό στάδιο Αισθητήρας. Μεταβολές στέλεσης, πίεσης, θερμοκρασίας, δονήσεων, επιτάχυνσης κ.λπ. πάνω από τις ίνες θα προκαλέσει μια μετατόπιση μήκους κύματος και ανακλάσεις αλλαγή μεγέθους. Αυτή η αλλαγή επιτρέπει τις πολύ ακριβείς μετρήσεις να είναι εφικτές είτε σε μεγάλο χρονικό διάστημα είτε σε πολύ γρήγορες περιπτώσεις.

Ο αισθητήρας πίεσης της ίνας Bragg παίρνει FBG ως το αισθητήριο. Η FBG ανταποκρίνεται σε μεγάλο βαθμό όχι μόνο στη μηχανική παραμόρφωση αλλά και στις αλλαγές της θερμοκρασίας.

Όταν η ακτίνα φωτός ταξιδεύει προς μια δομή ίνας Bragg τρίχωμα, μόνο το συγκεκριμένο μήκος κύματος του φωτός αντανακλάται από τον δείκτη διαθλαστικού δείκτη. Αυτό το μήκος κύματος είναι το λεγόμενο μήκος κύματος Bragg, Και αυτό είναι που κάνει οπτική ίνα Bragg τρίχωμα μεταδίδει το μεγαλύτερο μέρος του φωτός ενώ αντανακλά ένα συγκεκριμένο μήκος κύματος.

Ο αισθητήρας πίεσης FBG μπορεί να εγκατασταθεί πολύ μακριά από τους ερωτηματοφόρους, το οποίο εφαρμόζεται στο σύστημα που διανέμεται με βάση το FBG, καθώς και σε οποιαδήποτε κατανεμημένα συστήματα, ωστόσο,Αισθητήρας θερμοκρασίας FBGΣυνήθως έχει μια πολύ γρήγορη απάντηση και χαμηλή κατακράτηση θερμότητας. Δεν απαιτούν παροχή ρεύματος, γείωση και γαλβανική απομόνωση, και λειτουργεί τέλεια σε κακές κλιματικές συνθήκες και σκληρά περιβάλλοντα.

FBG Optical Bragg Grating αισθητήρες Συχνές ερωτήσεις

Πού μπορούν να χρησιμοποιηθούν αισθητήρες θερμοκρασίας FBG;

Λόγω της καλής μόνωσης, αδιάβροχης, αδιάβροχης και αντι-ηλεκτρομαγνητικής παρεμβολής της, Οι αισθητήρες θερμοκρασίας FBG είναι ιδιαίτερα κατάλληλο για περίπλοκες εφαρμογές όπως η υγρασία, η υψηλή τάση, το πετρέλαιο και ούτω καθεξής.

Ο αισθητήρας FBG χρειάζεται συντήρηση μετά την εγκατάσταση;

Μετά την εγκατάσταση και την αποσφαλμάτωση του αισθητήρα FBG, δεν χρειάζεται επιπλέον συντήρηση. Θα χρειαστεί μόνο να προστατεύσετε τους αισθητήρες πίεσης FBG από ζημιές και κάταγμα.

Οπτικό στελέχη - Πώς λειτουργεί;

Αν και χρησιμοποιείται κυρίως για τη μέτρηση του στελέχους, η ίνα Bragg αισθητήρα τρίχωμα πίεσης μπορεί πραγματικά να ενσωματωθεί σε διαφορετικούς τύπους των μετατροπέων. Μπορεί να διεξάγει αποτελεσματικά τις λειτουργίες μέτρησης της θερμοκρασίας, της επιτάχυνσης, ή της μετατόπισης. Σε σύγκριση με τους παραδοσιακούς ηλεκτρικούς μετρητές στελέχους, ο αισθητήρας FBG δεν χρειάζεται ηλεκτρικό ρεύμα. Λειτουργώντας βάσει του φωτός που διαδίδει μέσω μιας ίνας, οι αισθητήρες πίεσης FBG είναι εντελώς παθητικοί και ανοσοποιημένοι. Ωστόσο, πρέπει να σημειωθεί ότι κανονικά, οι αισθητήρες FBG είναι εξαιρετικά ευαίσθητοι στη θερμοκρασία. Οι ίνες θα επεκταθούν όταν η θερμοκρασία αυξάνεται και θα συρρεύσει όταν πέσει η θερμοκρασία. Συνεπώς, είναι σημαντικό να εξασφαλιστεί η αντιστάθμιση της θερμοκρασίας προς τον αισθητήρα FBG είναι καλά γίνει κατά τη διάρκεια του χρόνου εργασίας του.
