Τύπος PLC WDM

Σύστημα μεταφοράς CWDM χρησιμοποιεί γενικά μη ψυκτικά λέιζερ και οπτικούς ενισχυτές, και το κόστος του είναι χαμηλότερο από το DWDM. Ως εκ τούτου, η τεχνολογία CWDM είναι κατάλληλη για εφαρμογές εντατικής επικοινωνίας μικρής απόστασης, υψηλής ζώνης εύρους, Χρησιμοποιείται κυρίως σε στρώμα σύγκλισης δικτύου μητροπολιτικού περιοχής, στρώμα πρόσβασης, ιδιωτικό δίκτυο, στρώμα ραχοκοκαλιάς μικρής πόλης.

Το DWDM χρησιμοποιείται κυρίως στο στρώμα ραχοκοκαλιάς του μετρό και στο δίκτυο μεγάλων αποστάσεων. Με τη χρήση λέιζερ σταθερότητας μήκους κύματος DFB με ψύξη, τεχνολογία αντιστάθμισης διασποράς, εξαιρετικά μεγάλης απόστασης μη αναγνωριστικό ρελέ, εξαιρετικά μεγάλη μετάδοση χωρητικότητας πραγματοποιείται.

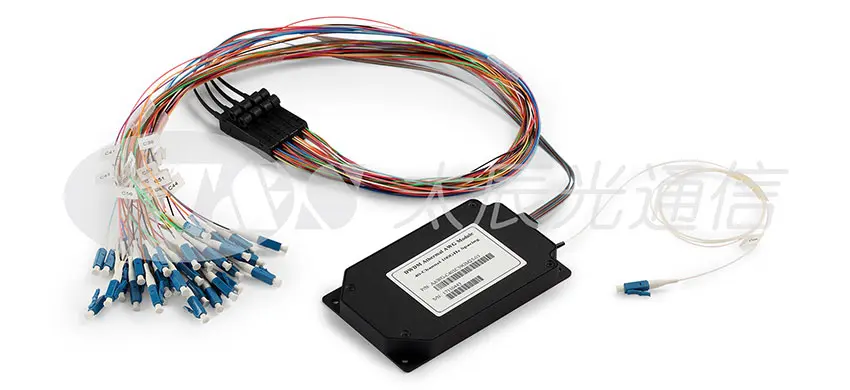

Αρμοδιωμένος κυματοειδής τρίχωμα (AWG) είναι ένα είδος πλανικής ολοκληρωμένης κυματοειδούς (PLC) Συσκευή WDM με πολλαπλασιασμό και απομαλτισμό λειτουργίες. Η αρχή της χρήσης AWG για την πραγματοποίηση συσκευών WDM προτάθηκε για πρώτη φορά από την M.K. Σμιθ το 1988. Η AWG έχει τη λειτουργία της εστίασης και διασποράς ταυτόχρονα. Δηλαδή, το ίδιο μήκος κύματος του φωτός μπορεί να επικεντρωθεί σε ένα σημείο, και η εστίαση των διαφορετικών μήκων κύματος μπορεί να μετατοπιστεί με διασπορά.

Η απόδοση του AWG εξαρτάται επίσης στενά από την ευαισθησία στη θερμοκρασία ή τη θερμική σταθερότητα. Η αλλαγή της θερμοκρασίας θα προκαλέσει την αλλαγή του δείκτη διαθλαστικής του υλικού, ο οποίος ονομάζεται θερμοοπτική επίδραση του υλικού. Ο δείκτης αλλαγής του δείκτη διαθλαστικής υλικής στην θερμοκρασία δεν ονομάζεται ο όρος οπτικός συντελεστής του υλικού. Η αλλαγή της θερμοκρασίας θα προκαλέσει τη φασματική αλλαγή της AWG και θα αυξήσει την απώλεια εισαγωγής και διασταύρωση. Ως εκ τούτου, είναι μεγάλης σημασίας και πρακτικής αξίας για τη μείωση της ευαισθησίας της AWG στη θερμοκρασία και την πραγματοποίηση της αθηρματικής λειτουργίας της συσκευής.
